| 材料 |
?????? 介質溫度℃ |
材料 |
介質溫度℃ |
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增強聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|
1.輕質高強
相對密度在1.5~2.0之間,只有碳鋼的1/4~1/5,可拉伸強度卻接近,甚至超過碳素鋼,而比強度可以與高級合金鋼相比;
2.耐腐蝕性能好
FRP是良好的耐腐材料,對大氣、水和一般濃度的酸、堿、鹽以及多種油類和溶劑都有較好的抵抗能力;?
3.電性能好
FRP是優良的絕緣材料,用來制造絕緣體;高頻下仍能保護良好介電性,微波透過性良好;?
4.熱性能良好?
FRP熱導率低,室溫下為1.25~1.67kJ/,只有金屬的1/100~1/1000,是優良的絕熱材料;
5.可設計性好?
可根據需要,靈活地設計出各種結構產品,來滿足使用要求;使產品有很好的整體性,充分選擇材料來滿足產品的性能;?
6.工藝性優良?
可根據產品的形狀、技術要求、用途及數量來靈活地選擇成型工藝;工藝簡單,可一次成型,經濟效果突出,尤其對形狀復雜、不易成型的數量少的產品,更突出它的工藝優越性。

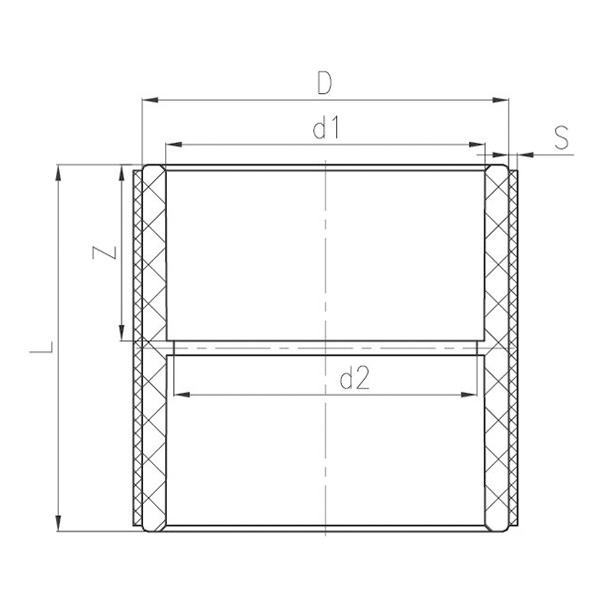

| 公稱直徑DN |
D |
d1 |
d2 |
L |
Z |
S |
| 0.6MPa |
1.0MPa |
1.6MPa |
| 15 |
27 |
20 |
18 |
35 |
16 |
3 |
2.5 |
3.5 |
| 20 |
32 |
25 |
23 |
40 |
19 |
2 |
2.5 |
3.5 |
| 25 |
40 |
32 |
30 |
47 |
22 |
2 |
2.5 |
3.5 |
| 32 |
50 |
40 |
38 |
55 |
26 |
2 |
2.5 |
3.5 |
| 40 |
61 |
50 |
47 |
65 |
31 |
2 |
2.5 |
3.5 |
| 50 |
75 |
63 |
60 |
80 |
38 |
2 |
2.5 |
3.5 |
| 65 |
88 |
75 |
72 |
92 |
44 |
2 |
3 |
4 |
| 80 |
104 |
90 |
86 |
107 |
51 |
2 |
3 |
4 |
| 100 |
127 |
110 |
105 |
127 |
61 |
2 |
3 |
4 |
| 125 |
161 |
140 |
134 |
158 |
76 |
2.5 |
4 |
5.5 |
| 150 |
184 |
160 |
154 |
180 |
86 |
2.5 |
4 |
5.5 |
| 200 |
249 |
225 |
219 |
247 |
119 |
3.5 |
5 |
7 |
| 250(Φ250) |
288 |
250 |
240 |
272 |
131 |
4 |
5.5 |
8.5 |
| 250(Φ280) |
309 |
280 |
272 |
303 |
146 |
4 |
5.5 |
8.5 |
| 300 |
346 |
315 |
306 |
338 |
164 |
4.5 |
6.5 |
10 |
| 350 |
392 |
355 |
349 |
380 |
184 |
5 |
7.5 |
11.5 |
| 400 |
440 |
400 |
393 |
430 |
206 |
5.5 |
8.5 |
12 |
| 450 |
494 |
450 |
430 |
477 |
231 |
6 |
9.5 |
14.5 |
| 500 |
548 |
500 |
480 |
527 |
256 |
6.5 |
10.5 |
16 |
| 600 |
692 |
630 |
600 |
657 |
321 |
8 |
12.5 |
19 |
注:復合管道尺寸S2及長度L可由供需雙方協商適量微調。
