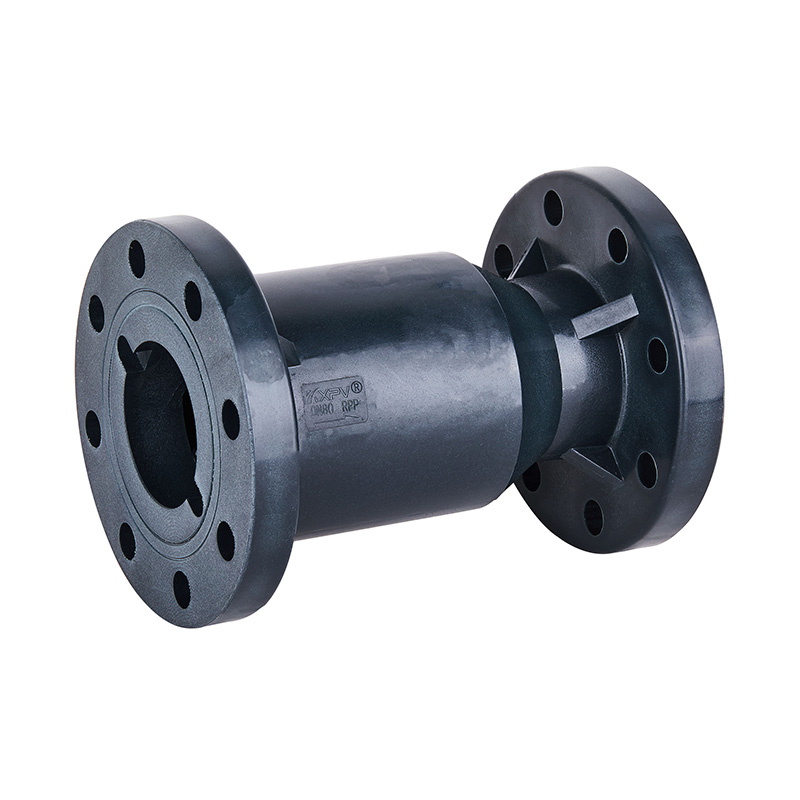

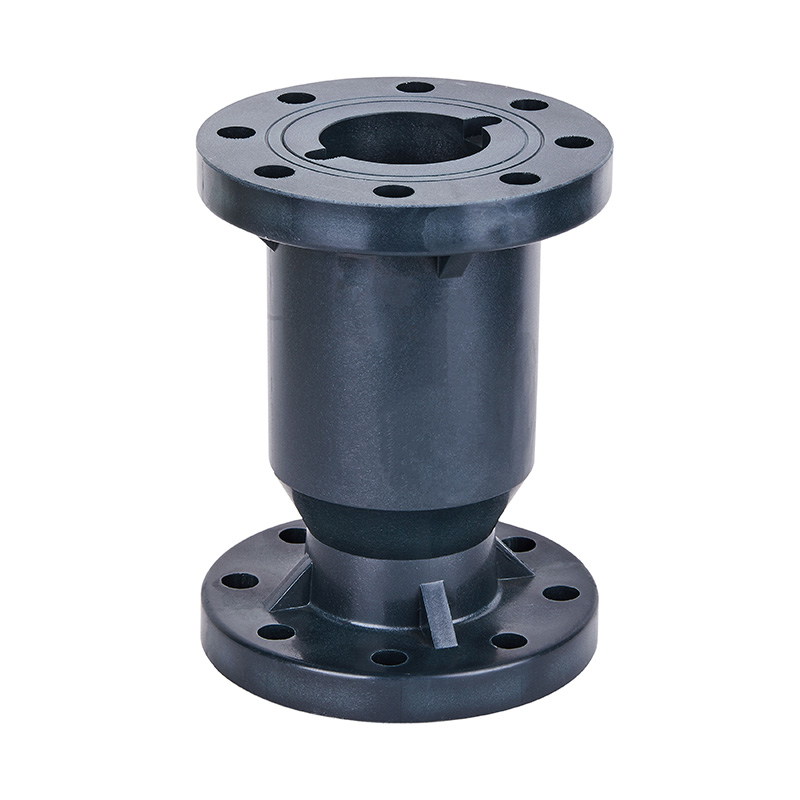

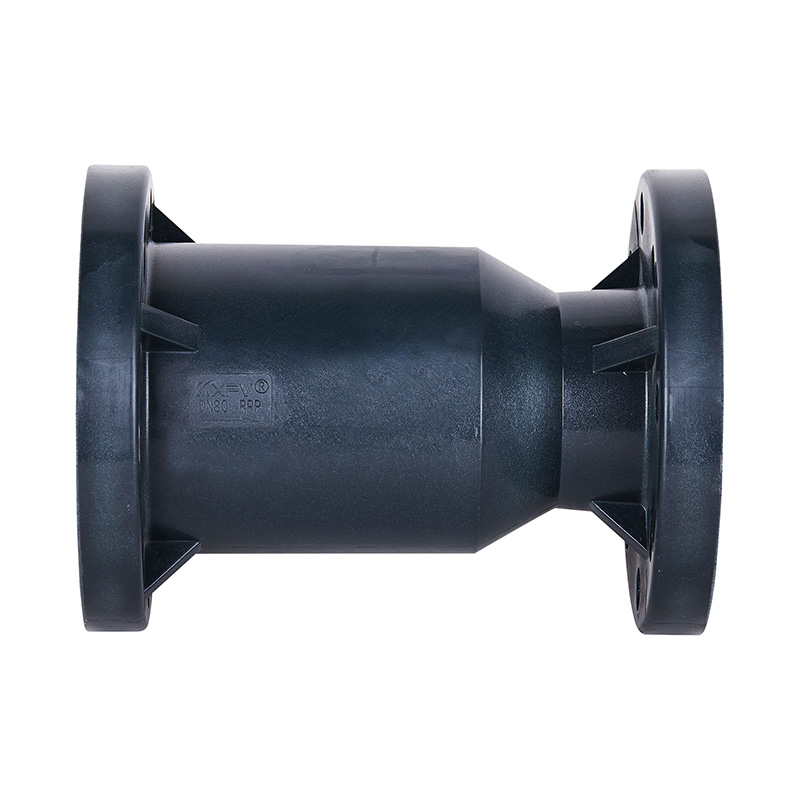

FRPP H41F-10S 立式止回閥 DN15-300國標
優質米黃色FRPP球止回閥定制塑料單向手輪立式止回閥用于排水和化工行業
產地：中國
品牌名稱：KXPV
型號：H41F-10S
應用：一般
材質：塑料
顏色：黑灰色
介質溫度：中溫、常溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN15-DN300
結構：檢查
產品名稱：立式止回閥
連接：法蘭端
介質：酸
工作壓力：0-10bar
操作：手輪
機身材質：塑料
交貨時間：7 天
較小起訂量：1 件
| 產品結構特點 |
1. 耐腐蝕
閥門整體采用新型塑料制造。對于各種酸堿介質都有較強的抗腐蝕性。
2. 流量大
閥門結構設計合理，從而減少整個管路的阻力，使介質能夠順利地通過，從而降低了壓力的損失，保證了流量。
3. 止回性
結構簡單，不易受其它因素的影響，所以具有優良的止回性。
4. 小而輕
閥門整體形狀小巧，適合安裝在狹小空間內。
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
| 件號 | 名稱 | 材質 |
| 1 | 閥體 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 2 | 球芯 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 3 | 密封支架 | FRPP,PVDF,PVC-C,PVC-U,PPH |
?
立式止回閥裝配明細圖
?
| 外形尺寸表 |
?
| 公稱直徑 DN(mm) |
D | d | L | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 105? | 65? | 70? | 120? | 15? | 4-Φ14 | 4-Φ15 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 105? | 75? | 75? | 120? | 16? | 4-Φ14 | 4-Φ15 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 115? | 85? | 90? | 130? | 16? | 4-Φ14 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 135? | 100? | 100? | 145? | 18? | 4-Φ18 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145? | 110? | 168? | 20? | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160? | 125? | 180? | 20? | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180? | 145? | 225? | 22? | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195? | 160? | 255? | 25? | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 215? | 180? | 190.5? | 280? | 25? | 8-Φ18 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 245? | 210? | 210? | 215.9? | 350? | 30? | 8-Φ18 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280? | 240? | 240? | 241.3? | 400? | 30? | 8-Φ22 | 8-Φ23 | 8-22 | ||||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 335? | 295? | 290? | 298.5? | 400? | 35? | 8-P22 | 12-p23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 390? | 350? | 355? | 362? | 450? | 38? | 12-Φ22 | 12-Φ25 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 445? | 400? | 400? | 450? | 38? | 12-Φ22 | 16-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||||
?
