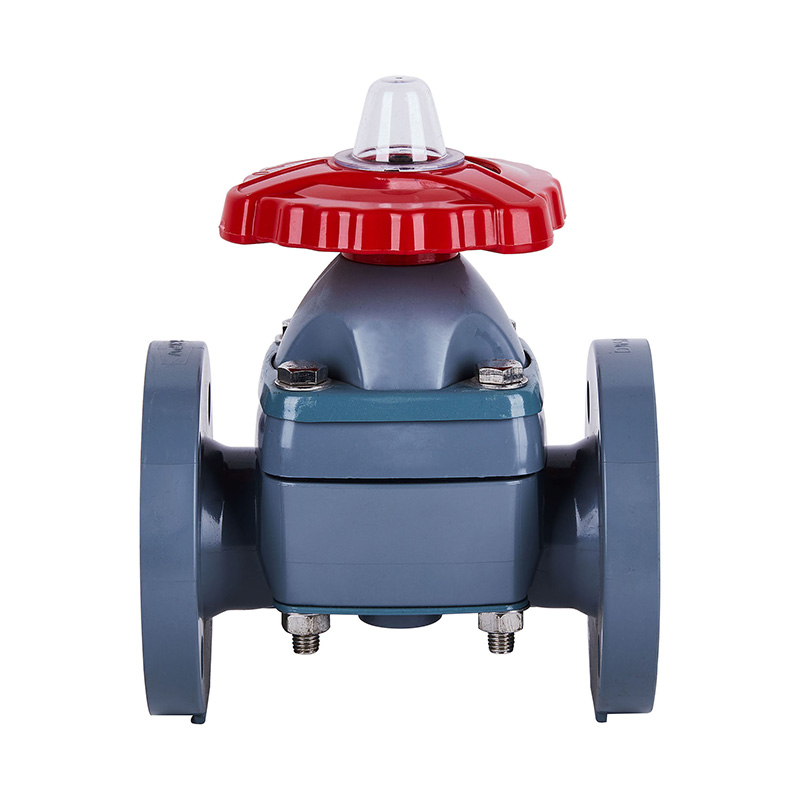

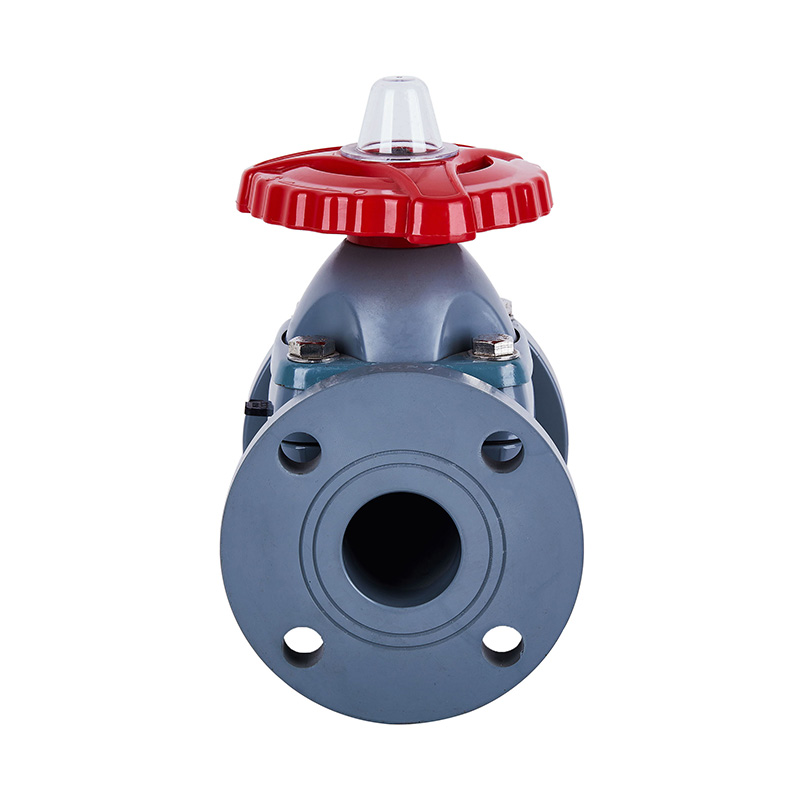

PVC-C G41F-10V 法蘭式隔膜閥DN20、DN32-150 20A、32A-150A日標
超耐用耐高溫手動新型PVC-C法蘭塑料隔膜閥用于酸性流體和供水 日標
產品名稱：PVC-C隔膜閥
顏色：灰色
尺寸：DN20、DN32-150
型號：G41F-10V
應用：一般
材質：塑料
介質溫度：高溫、中溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN20-150
結構：隔膜
連接：法蘭端
證書：ISO9001
介質：酸
工作壓力：0-10bar
閥門類型：1通
密封：EPDM+F46
交貨時間：7 天
較小起訂量：1 件
| 產品結構特點? |
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 隔膜閥裝配明細表 |
| 件號 | 名稱 | 材質 |
| 1 | 限位罩 | AS |
| 2 | 螺柱 | 鋼、不銹鋼 |
| 3 | 壓緊螺母 | FRPP |
| 4 | 墊圈 | FRPP |
| 5 | 手輪 | 合金料 |
| 6 | 上壓板 | 鋼、不銹鋼 |
| 7 | 雙頭螺柱及螺母 | 鋼、不銹鋼 |
| 8 | 閥蓋 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 9 | 閥桿螺母 | 鋼、銅 Ht300 |
| 10 | 閥桿 | 鋼、不銹鋼 |
| 11 | 閥瓣 | 鑄鐵、FRPP、PVDF、PVC-U、PVC-C、PPH、鋼、不銹鋼、C.I.FRP |
| 12 | 墊膜 | 三元乙丙、氟橡膠 |
| 13 | 膜片 | F46.PFA |
| 14 | 閥體 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 15 | 下壓板 | 鋼、不銹鋼 |
?
| 外形尺寸表 |
| 公稱直徑 DN (mm) |
D | d | L | h | n | ? |
| 20(3/4") | 105 | 75 | 120 | 18 | 4 | 15X16 |
| 25(1) | 115 | 90 | 130 | 18 | 4 | 19X20.5 |
| 32(1 1/4") | 135 | 100 | 160 | 20 | 4 | 19X20.5 |
| 40(1 1/2") | 145 | 105 | 180 | 20 | 4 | 19X20.5 |
| 50(2") | 160 | 120 | 210 | 21 | 4 | 19X20.5 |
| 65(2 1/2") | 180 | 140 | 250 | 22 | 4 | 19X20.5 |
| 80(3") | 195 | 150 | 280 | 22 | 8 | 19X20.5 |
| 100(4"） | 229 | 175 | 340 | 24 | 8 | 19X20.5 |
| 125(5"） | 250 | 210 | 410 | 24 | 8 | 23 |
| 150(6") | 280 | 240 | 480 | 26 | 8 | 23 |
