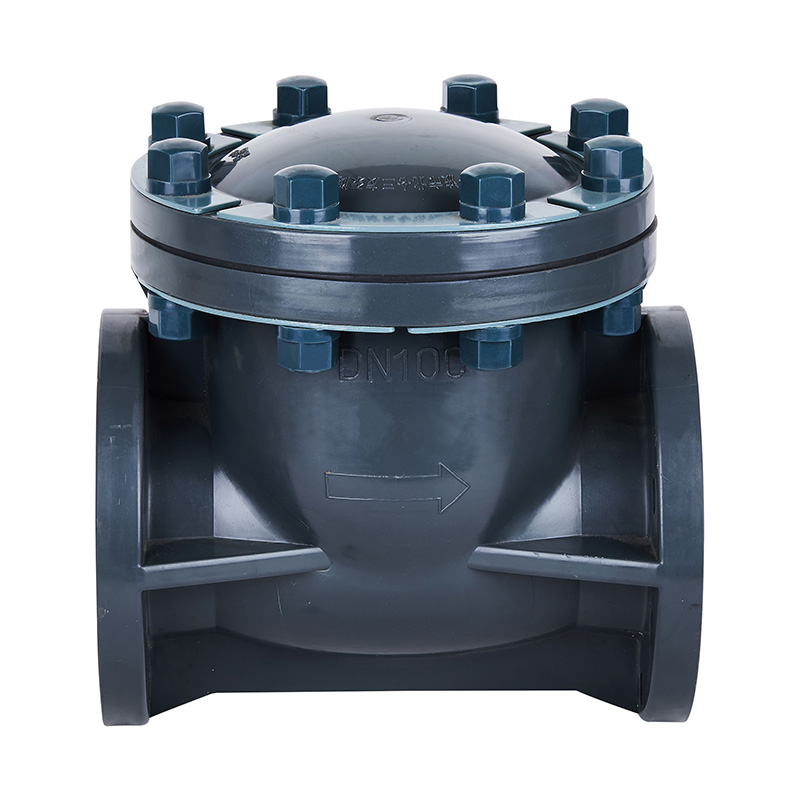

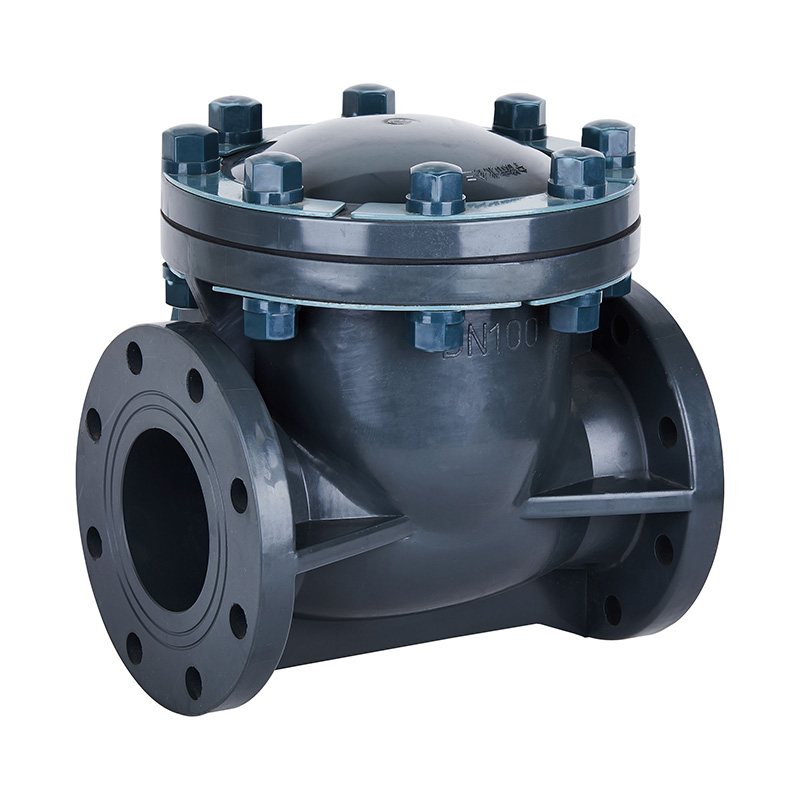

具有競爭力的價格 PVC-U 擺動式止回閥對夾式 DN15-DN300 塑料閥門，用于排水和化工行業(yè)ANSI美標
產地：中國
品牌名稱：KXPV
型號：H44F-10U
應用：一般
材質：塑
介質溫度：中溫、常溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN15-DN300
結構：檢查
產品名稱：對夾式止回閥
交貨時間：7 天
較小起訂量：1 件
顏色：灰色
供應能力：10000 件/月
| 產品結構特點 |
1. 防止液體的逆流現象，保護泵設備等。
2. 由于是懸臂式止回閥，對流體產生阻力較小。
3. 全塑料材料制造，發(fā)揮酸堿等腐蝕性流體的強耐腐蝕性。
4. 不僅可從配管上拆卸閥體，而且，可打開閥帽，進行內部點檢維護。
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
| 序號 | 零件名稱 | 材料 | 數量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 閥體 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 2 | 閥蓋 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 3 | 密封橡膠 | FPM | EPDM | FPM | EPDM | 1 | |
| 4 | 拍門 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 5 | 壓緊螺栓 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 6 | 搖桿 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 螺栓 | 鋼 | 不銹鋼 | 鋼 | 6-16 | ||
| 8 | 連接桿 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 9 | 螺母 | 鋼 | 不銹鋼 | 鋼 | 6-32 | ||
| 10 | 壓板 | 鋼 | 不銹鋼 | 鋼 | 1 | ||
?
| 外形尺寸表 |
?
| 規(guī)格 | d(mm) | D(mm) | L(mm) | b(mm) | n-Φ(mm) |
| 1/2"(15) | 60 | 115 | 160 | 18 | 4-Φ16 |
| 3/4"(20) | 70 | 115 | 160 | 18 | 4-Φ16 |
| 1"(25) | 79 | 115 | 160 | 18 | 4-Φ16 |
| 1?"(40) | 98 | 145 | 170 | 20 | 4-Φ16 |
| 2"(50) | 121 | 160 | 200 | 21 | 4-Φ19 |
| 2?"(65) | 140 | 180 | 240 | 25 | 4-Φ19 |
| 3"(80) | 152 | 197 | 265 | 26 | 8-Φ19 |
| 4"(100) | 191 | 215 | 300 | 26 | 8-Φ19 |
| 5"(125) | 216 | 250 | 350 | 30 | 8-Φ22 |
| 6"(150) | 241 | 280 | 400 | 30 | 8-Φ22 |
| 8"(200) | 299 | 340 | 500 | 30 | 8-Φ22 |
| 10"(250) | 362 | 390 | 575 | 38 | 12-Φ25 |
